Kabelverschraubung mit Gegenmutter im Set

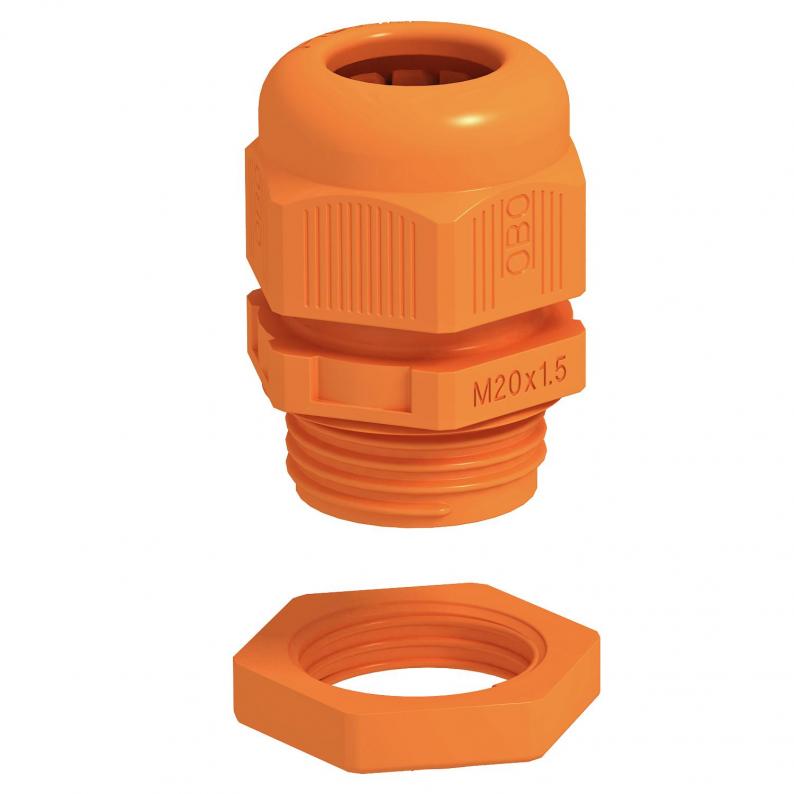

Kabelverschraubung mit Gegenmutter im Set
Art.Nr. 7205660 | EAN 4012196028238
Art.Nr. / Typ
Gewinde
Farbe
pastellorange; RAL 2003
Mehrfach Dichteinsatz
nein
kl. VKE: 10 Stück
10Stück
Beschreibung
Robuste Kabelverschraubung in Hutmutterbauart mit metrischem Anschlussgewinde nach IEC 423 inklusive vormontierter Gegenmutter.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.
Technische Daten
Technische Daten
| Biegeschutz | nein |
|---|---|
| Dichtbereich D max. | 13 mm |
| Dichtbereich D min. | 6 mm |
| Dimension | M20 |
| Farbe | pastellorange; RAL 2003 |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M20 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 9 mm |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 3,8 Nm |
| Maß E1 (mm) | 27 mm |
| Maß E2 | 27 mm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | ja |
| Schlagfest | nein |
| Schlüsselweite | 24 |
| Schlüsselweite 1 | 24 mm |
| Schlüsselweite 2 | 24 mm |
| Schutzart | IP68 |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

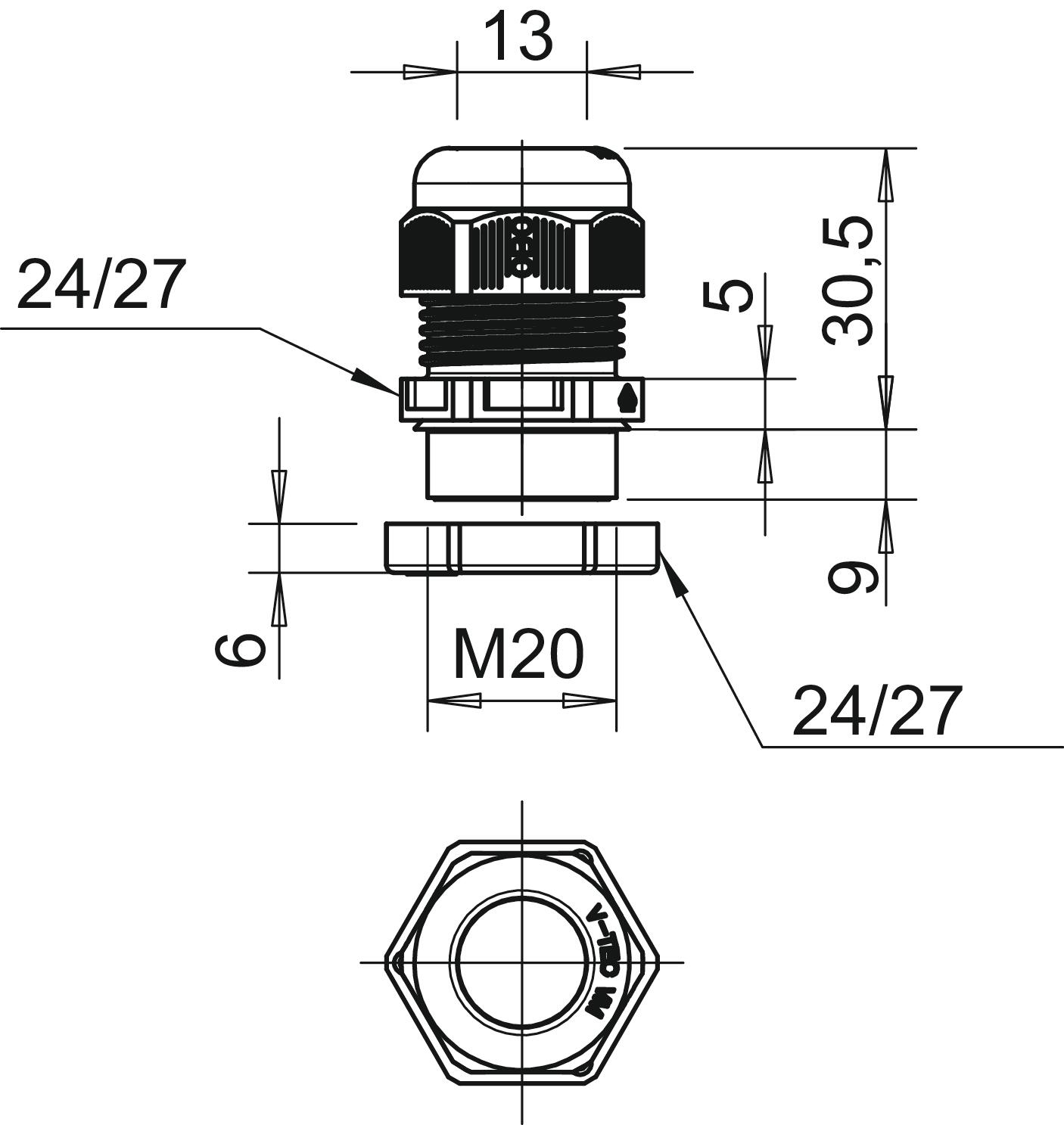

Abmessungen
| Maß E | 27 mm |
|---|---|
| Maß G | M20 x 1,5 mm |
| Maß L max. | 30,5 mm |
| Maß L min. | 23,5 mm |
| Maß L1 | 9 mm |
| Maß L2 | 5 mm |
| Maß L3 | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
Ausführungen
Typ
Gewinde
Farbe
Mehrfach Dichteinsatz
Art.Nr.
V-TEC VM16+ OR
M16 x 1,5
pastellorange; RAL 2003
nein
7205657
V-TEC VM20+ OR
M20 x 1,5
pastellorange; RAL 2003
nein
7205660
V-TEC VM25+ OR
M25 x 1,5
pastellorange; RAL 2003
nein
7205663
V-TEC VM32+ OR
M32 x 1,5
pastellorange; RAL 2003
nein
7205666
V-TEC VM40+ OR
M40 x 1,5
pastellorange; RAL 2003
nein
7205669
Gewinde
V-TEC VM16+ OR
Art.Nr.
7205657
Gewinde
M16 x 1,5
Farbe
pastellorange; RAL 2003
Mehrfach Dichteinsatz
nein
V-TEC VM20+ OR
Art.Nr.
7205660
Gewinde
M20 x 1,5
Farbe
pastellorange; RAL 2003
Mehrfach Dichteinsatz
nein
V-TEC VM25+ OR
Art.Nr.
7205663
Farbe
pastellorange; RAL 2003
Mehrfach Dichteinsatz
nein
Gewinde
M25 x 1,5
V-TEC VM32+ OR
Art.Nr.
7205666
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
Gewinde
M32 x 1,5
V-TEC VM40+ OR
Art.Nr.
7205669
Gewinde
M40 x 1,5
Farbe
pastellorange; RAL 2003
Mehrfach Dichteinsatz
nein
